Que tipo de conectores usa una impresora 3D ?
Por lo general los conectores dependen del diseño de cada fabricante, sin embargo estos fabricantes se deben apegar al diseño de otro fabricante el cual provee partes esenciales para su funcionamiento, por lo que veremos en la mayoría piezas comunes entre varias impresoras.
Conector para motor Nema 17
Dependiendo del fabricante lleva un conector XH2.54 de 4pines o PH2.0 de 6 pines, del otro extremo del cable lleva un conector tipo Dupont de 4 pines.
2.54 es la distancia centro a centro de los pines, esta distancia se conoce como Pitch, El pitch de; conector PH2.0 es de 2mm

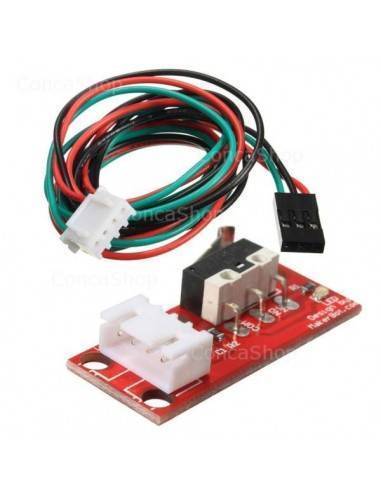

Interruptores de Carrera o limite de viaje
La mayoría de las impresoras usan este tipo de micro interruptores, al igual que el conector del Motor Nema este usa un XH2.54 de 3 pines
Conectores para Fuente
Los Bornes aunque no son específicamente para fuentes de poder, por su diseño nos permite hacer conexiones rápidas y fiables donde tendremos voltajes y corrientes arriba de 5A.

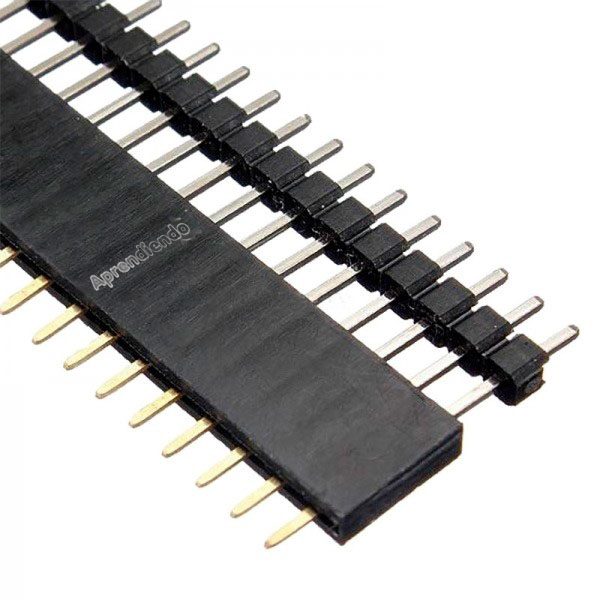

Tira de Pines
Estas piezas los conseguimos en tiras de 40 pines, tanto hembra como macho. ideales para montajes rápidos como en un proto board sin necesidad de soldar. En ensambles duales son el sustituto ideal para los sockets para Circuitos integrados. Así mismo también permite el ensamble de otros circuitos PCB.

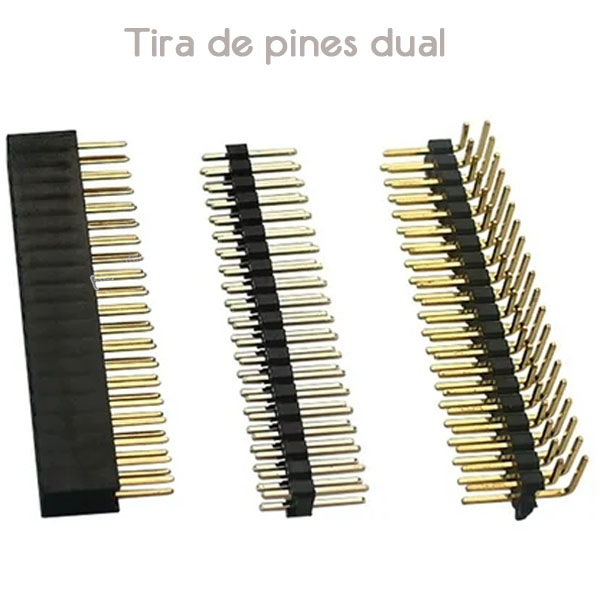

Tira de Pines Dual
Al igual que la tira de pines singular, esta nos permite una mayor opción de pines de contacto entre módulos. También los hay con angulo de 90 grados.

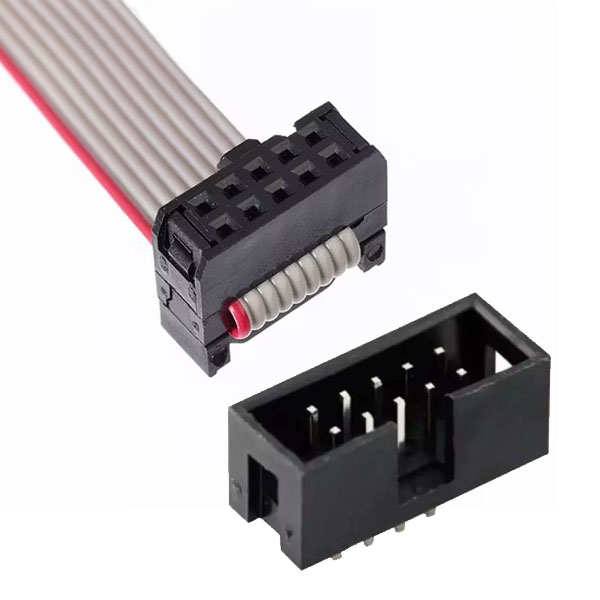

Conector ICP
Este conector es para inter conectar el LCD en lineas de 2 conectores de 10 pines,
