Ahora con el calor necesito de ventiladores adicionales para distribuir el aire fresco, pero no necesito los ventiladores encendidos todo el tiempo y su colocación en partes altas de 2 a 2.5 metros. También necesito que se activen unos servos para que re distribuyan el flujo de aire de una zona a otra, pero esta parte de servos lo veremos en otra publicación, en esa publicacion también veremos como programar Arduino y Attiny para configurar varios botones del control remoto.

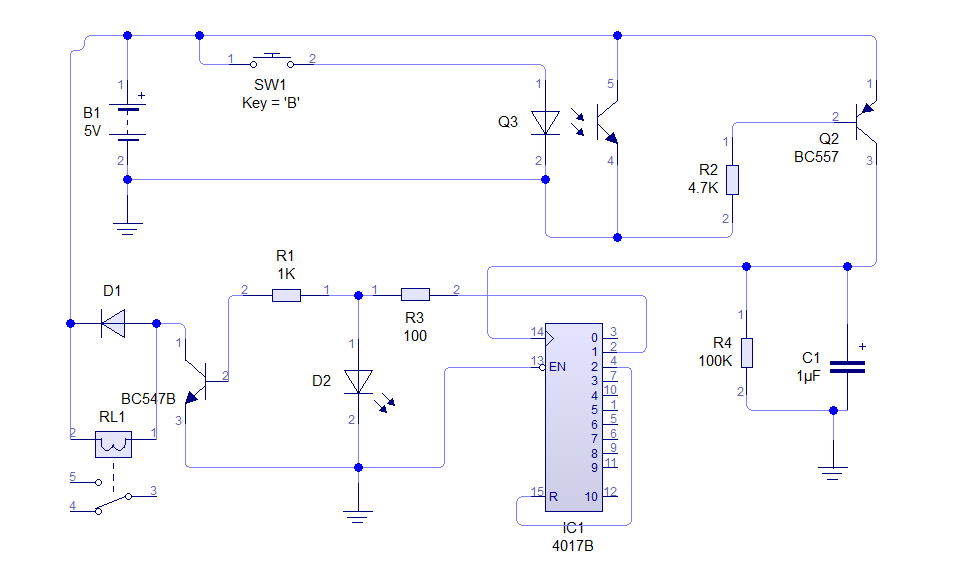

El circuito de abajo lo encontré en youtube, solo le agregue el diodo para optimizar la activación del relevador. El opto acoplador es para simular el receptor IR en el circuito de prueba.

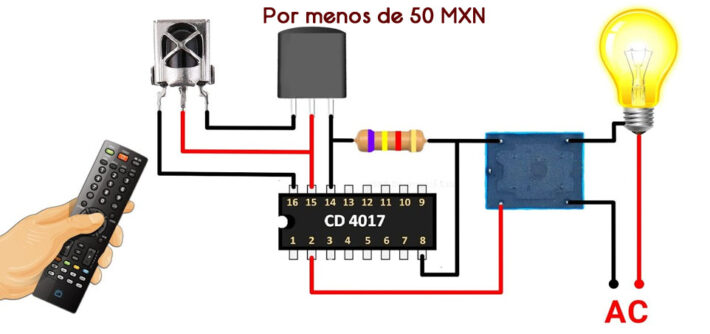

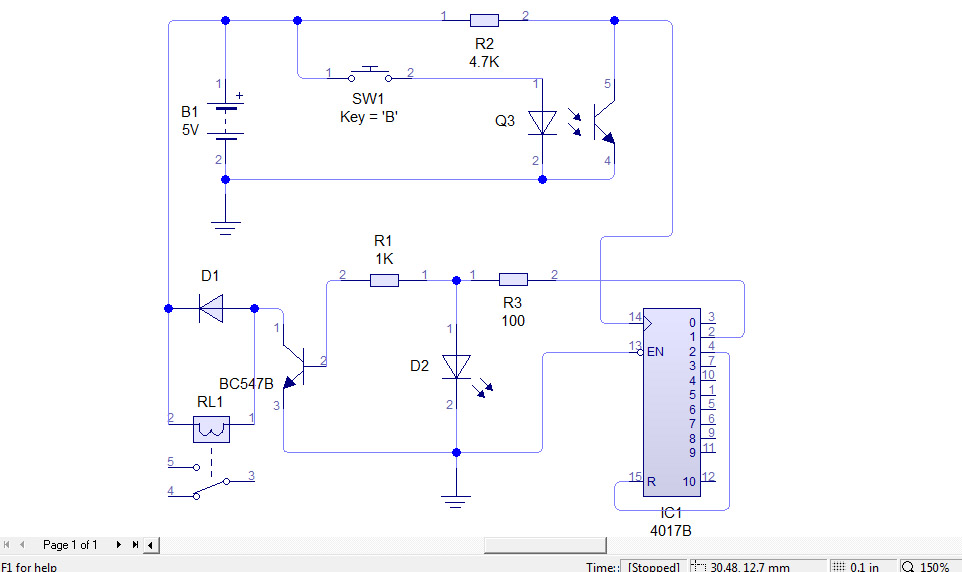

Circuito simplificado, mas parecido al de la imagen destacada.

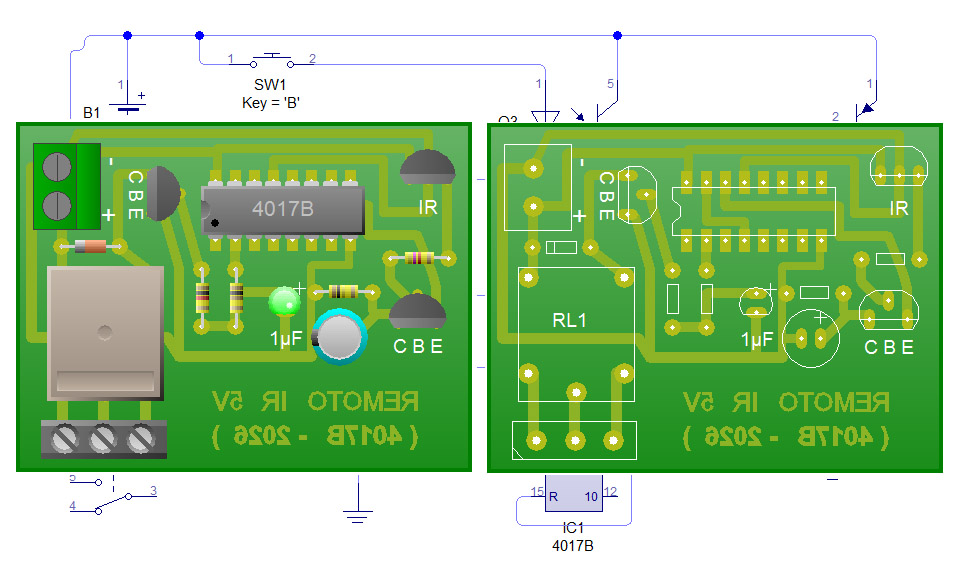

Circuito ensamblado con esquemático sin simplificar, puedes omitir el transistor, la resistencia y el capacitor.
